Startseite/Sensorik/Labor-, Pharma-, Reinraumtechnik/SCHMIDT® Strömungssensor SS 20.250
  • Luft-Strömungssensor 20.250
Luft-Strömungssensor 20.250

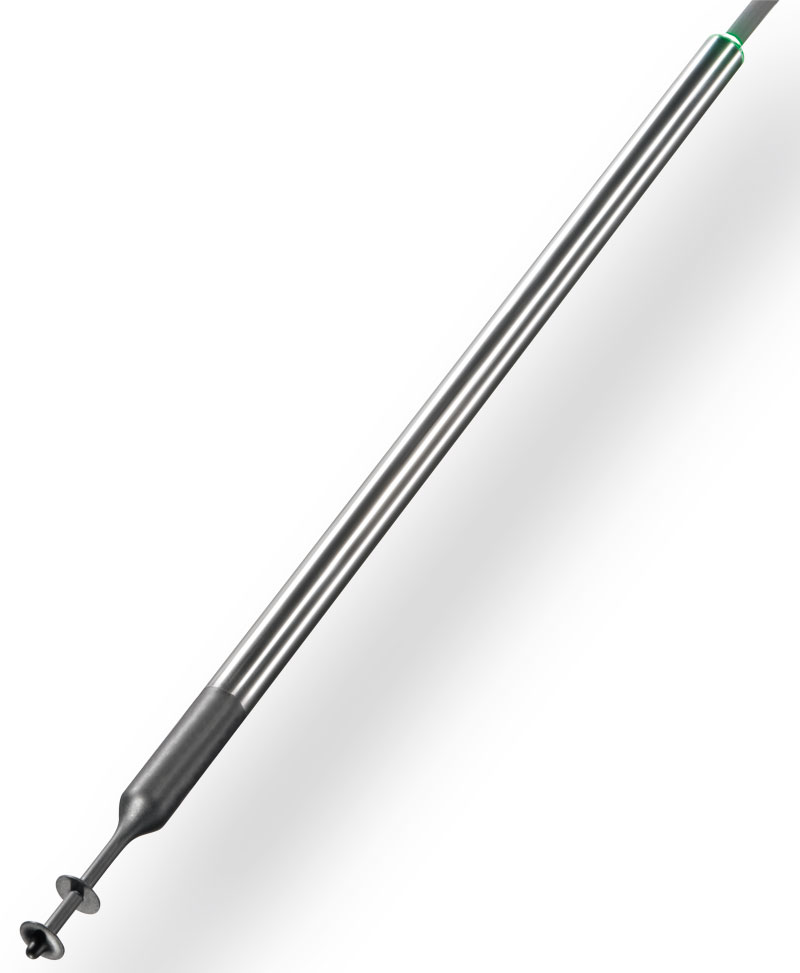

SCHMIDT® Strömungssensor SS 20.250

Der kleinste Allrounder – universell einsetzbar und leistungsstark



  • Hantelkopf (weitestgehend richtungsunabhängig, einfache Reinigung)
  • Strömungs- und Temperatursignal
  • Fühlerlänge 300 … 500 mm
  • Messbereiche 0 … 1 m/s bis 0 … 20 m/s, Sondermessbereich
  • Beschichtung optional (nicht für Hygienic Design Variante)
  • Hygienic Design Variante optional



Bei vielen Anwendungen ist das direkte Messen der Strömungsgeschwindigkeit oder des Volumenstroms in Luft und Gasen die ideale Lösung.

Aufgrund der hohen Anforderungen in der modernen Regelungstechnik muss der eingesetzte Strömungssensor dabei einen extrem breiten Messbereich von „fast Null“ bis zum Maximalwert präzise und schnell erfassen können.



Für Reinraumanwendungen auch als SS 20.250 Hygienic Design erhältlich (Bestelloption):

  • Glatte Oberfläche (hinterschneidungsfrei) verhindert das Festsetzen von Produktrückständen
  • Korrosionsbeständig (Edelstahl V4A)
  • Leicht zu reinigen
  • Beständig gegen alle handelsüblichen Reinigungsmittel
  • Einfache Demontage zur Kalibrierung durch Steckverbindung (Sensor mit 1,5 m Hygienic Design Kabel und Stecker; zusätzliches 10 m Hygienic Design Kabel mit Buchse im Lieferumfang enthalten)



  • Lüftung und Klima
  • Reinraum und Pharma
  • FFU-Überwachung
  • Überwachung der Laminarströmung in Reinräumen



SCHMIDT Technology – Einfach besser messen

Auf meine Merkliste setzen

Technische Daten

Daten
MessgrößenNormalgeschwindigkeit wN bezogen auf Normalbedingungen 1)
Mediumstemperatur TM
MessmediumLuft oder Stickstoff, weitere Gase auf Anfrage
Messbereich wN0 … 1 / 10 / 20 m/s
Untere Nachweisgrenze wN0,06 m/s
Messbereich TM-20 … +70 °C
Messgenauigkeit
Standard wN±(5 % v. Mw. + [0,4 % v. MBE; min. 0,02 m/s]) 2)
Hochpräzision (optional) wN±(3 % v. Mw. + [0,4 % v. MBE; min. 0,02 m/s]) 2)
Ansprechzeit (t90) wN3 s (Sprung von 0 auf 5 m/s in Luft)
Temperaturgradient wN< 2 K/min (bei wN = 5 m/s in Luft)
TM (für wN > 1 m/s)±1 K (10 … 30 °C);
±2 K restl. Messbereich
Betriebstemperatur
Messfühler / Elektronik-20 … +70 °C
Lagertemperatur-20 … +85 °C
Allgemeine Daten
LuftfeuchtigkeitMessbetrieb: Nicht kondensierend (< 95 % rF)
BetriebsdruckAtmosphärisch (700 … 1.300 hPa)
AnzeigeDuo-LED:
- Grün: Betriebsstaturs
- Rot (blinkend): Sensor defekt
Betriebsspannung24 V AC/DC ± 10 %
StromaufnahmeTyp. < 60 mA (max. 100 mA)
Analogausgänge
Typ: Auto U/I		wN, TM
0 … 10 V / 4 … 20 mA (Umschalten Signalcharakteristik anhand Messbürde RL)
-Spannungsausgang (0 … 10 V): RL ≥ 550 Ω (kurzschlussgeschützt)
- Stromausgang (4 … 20 mA): RL ≤ 500 Ω
- Umschalthysterese: 50 Ω
- CL ≤ 10 nF
AnschlussFest angeschlossenes Kabel, 5 x 0,25 mm2
- Standard: Länge 2 m oder mit Kabelsonderlänge: 3 … 100 m (Schrittweite: 1 m), mit Aderendhülsen
- Hygienic Design: 1,5 m Hygienic Design Cable, M12-Stecker (male, A-codiert, 5-polig)
Zusätzlich beiliegend: 10 m Hygienic Design Kabel, M12-Buchse (female, A-codiert, 5-polig)
Maximale LeitungslängeSpannungsausgang: 15 m; Stromausgang: 100 m
EinbaulageBeliebig
Mindesteintauchtiefe58 mm (< 58 mm auf Anfrage)
SchutzartIP65
SchutzklasseIII (SELV) oder PELV (EN 50178)
Fühlerlänge300/500 mm
Gewicht200 g max.
Material
FühlerrohrEdelstahl 1.4571
SensorkopfPBT (glasfaserverstärkt), Edelstahl 1.4571
Schutzüberzug (optional)Polyurethan / Parylene (Beschichtung nicht für Hygienic Design-Variante erhältlich)
AnschlusskabelPUR, halogenfrei
Hygienic Design: PP-EPDM, halogen-frei

1) Normalbedingungen: TN = 20 °C und pN = 1.013,25 hPa

2) Bezogen auf die Abgleichreferenz; "v. MW.": vom Messwert; "MBE": Messbereichsende

Technische Änderungen vorbehalten.

Bestellinformationen

 BeschreibungArtikel-Nummer
BasissensorSCHMIDT® Strömungssensor SS 20.250; Basisausführung: wN und TM; AC/DC; Ausgangssignal: Auto U/I; Kabellänge 2 m526 340-XYZPA
 Optionen
Mechanische AusführungFühlerlänge 300 mm 1
Fühlerlänge 500 mm 2
Messbereich und KalibrierungMessbereich 0 … 1 m/s  1
Messbereich 0 … 10 m/s  2
Messbereich 0 … 20 m/s  3
Sondermessbereich (1 … 20 m/s; Schrittweite 0,1 m/s)  9
Standardabgleich   1
Standardabgleich mit Werkskalibrierschein   3
Hochpräzisionsabgleich mit Werkskalibrierschein   2
SchutzausführungOhne Schutzüberzug    1
Mit Schutzüberzug (Polyurethanderivat, PU schwarz; nur Sensorkopf; nicht für Hygienic Design-Variante)    2
Mit Schutzüberzug (Parylene, transparent, bis auf ca. 40 mm am Kabelauslass komplett beschichtet; nicht für Hygienic Design-Variante)    3
AnschlusskabelKabellänge 2 m     1
Kabelsonderlänge: 3 … 100 m; Schrittweite: 1 m     2
Hygienic Design: Fest am Sensor angeschlossen: 1,5 m Hygienic Design Cable, 5-pol M12 Stecker; Zusätzlich beiliegend: 10 m Hygienic Design Cable, 5-pol M12 Buchse     3

Zubehör

Anschlusstechnik

BezeichnungArtikel-Nummer
Netzteil 24 V/1 A DC (geregelt), Versorgung 115/230 V AC, Klemmleistenanschluss535 282

Montage und Befestigungstechnik

BezeichnungArtikel-Nummer
Montageflansch Stahl, galvanisch verzinkt301 048
Wandmontageflansch Edelstahl 1.4571, PTFE-Klemmring520 181
Durchgangsverschraubung Edelstahl G½, atmosphärischer Druck532 160
Durchgangsverschraubung Messing G½, atmosphärischer Druck517 206
Schweißmuffe Stahl G½, nach EN 10241, 5 Stück pro Pack524 916
Schweißmuffe Edelstahl 1.4571 G½, nach EN 10241, 2 Stück pro Pack524 882
Adapter M18 x 1 auf G½ Messing545 090
Montagesatz für Rohranbau passend für MD 10.010 / 10.015, mit Schlauchschellen und Band zum Anpassen an den Rohr-Durchmesser531 394

Messwertanzeige

BezeichnungArtikel-Nummer
LED-Messwertanzeige MD 10.010; im Wandgehäuse zur Visualisierung von Volumenstrom und Strömungsgeschwindigkeit, 85 … 230 V AC und Sensorspeisung527 320
LED-Messwertanzeige MD 10.010; wie 527 320, jedoch mit 24 V DC Spannungsversorgung528 240
LED-Messwertanzeige MD 10.015; wie 527 320, jedoch mit zusätzlicher Summenfunktion und 2. Messeingang527 330
LED-Messwertanzeige MD 10.015; wie 527 330, jedoch mit 24 V DC Spannungsversorgung528 250

Sonstiges

BezeichnungArtikel-Nummer
Aufsteckbarer Schutzbügel zum Schutz gegen mechanische Einflüsse (Edelstahl)531 026
Aufsteckbarer 2-Draht-Schutzbügel, Schutz gegen mechanische Einflüsse, Edelstahl, H2O2-beständig559 124
