SCHMIDT® smart solutions mit Bluetooth® Technologie – Strömungssensorenwerte kabellos, jederzeit und überall übertragen
Bei vielen Installationen sind fest in den Strömungssensor eingebaute Anzeigen aufgrund der Einbaulage des Sensors nicht zu erkennen oder können schlichtweg nicht abgelesen werden. Dennoch besteht Bedarf, sich von Zeit zu Zeit die Messwerte der einzelnen verbauten Sensoren vor Ort anzeigen zu lassen.
Dies kann mit dem SCHMIDT® Bluetooth® Modul BT 10.010 nun auf einfachste Weise realisiert werden: Je ein Adapter wird an jedem zu überwachenden SCHMIDT® Volumenstromsensor am Modulanschluss angeschlossen. Der Anlagenbetreiber kann nun mit seiner zuvor auf dem mobilen Android-Endgerät installierten SCHMIDT® Sensor App einen Sensor nach dem anderen auswählen, sich die Echtzeitmessungen grafisch auf dem Smart-Phone oder Tablet anzeigen lassen und die Werte sogar aufzeichnen (Datalogger-Funktion). Die aufgezeichneten Daten können als CSV-Datei gespeichert und weiter verarbeitet werden.
Das SCHMIDT® Bluetooth® Modul BT 10.010 ist optimal geeignet, wenn temporär vor Ort die aktuell gemessenen Werte von Normvolumenstrom und Mediumstemperatur verschiedener Sensoren nacheinander angezeigt werden sollen.
Highlights des SCHMIDT® Bluetooth® Modul BT 10.010
- Bluetooth® Adapter zur Funkübertragung von
- Norm-Volumenstrom VN
- Mediumstemperatur TM
- Anzeige und Echtzeitaufzeichnung der Messwerte über die kostenfreie SCHMIDT® Sensor App auf einem mobilen Android-Endgerät – kabellos, jederzeit und überall
- Weiterverarbeitung der gespeicherten Daten
- Plug-and-Play
Die Funkreichweite ist typischerweise 10 m auf Sicht. Das SCHMIDT® Bluetooth® Modul BT 10.010 kann mit einem Kabel bis zu 30 m vom Sensor abgesetzt platziert werden, um die Reichweite zu erhöhen.
Anzeige von aktuellen Messwerten als Verlaufsgraphen. Anwenderseitig kann zwischen einer fixen und einer variablen Skala gewählt werden.

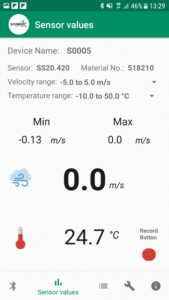

SCHMIDT® Sensor App zur Anzeige der Echtzeitmessung von Volumenstrom und Mediumstemperatur sowie der Sensor-Informationen; z. B. Sensor-Name, Seriennummer, Modell, Artikelnummer, Messbereiche, Minimal- und Maximal-Werte und aktuelle Messwerte. Durch Drücken des roten „Record Button” wird in Echtzeit aufgezeichnet.

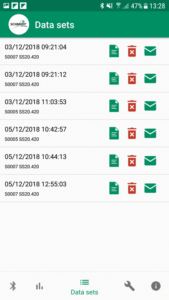

SCHMIDT® Sensor App ermöglicht das Aufzeichnen der Echtzeitmessungen, sowie das Abspeichern und spätere externe weiterverarbeiten der Daten. Diese können gespeichert, per E-Mail geteilt und anschließend mit zusätzlicher Software weiterverarbeitet werden.
