SCHMIDT® Betätigungsmechaniken

SCHMIDT® System-Mechaniken

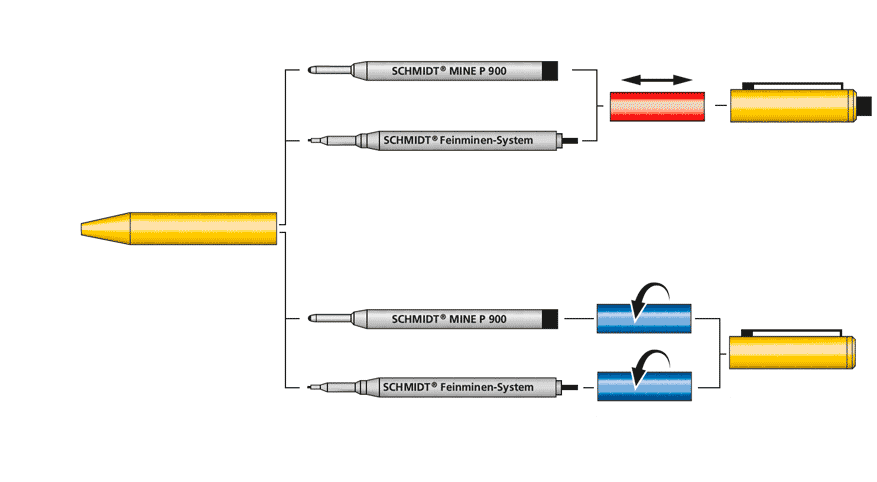

Der Set-Gedanke hat zu einem Mechaniksystem geführt, das im gleichen Gehäuse sowohl den Einsatz einer G2 Großraummine als auch der System-Druckbleistiftmechaniken ermöglicht. Dies ergibt eine außerordentlich wirtschaftliche Gehäuseherstellung sowohl für die Betätigungsarten „Drehen“ und „Drücken“ als auch für die „Schiebekappenbetätigung“.

In das Gehäuseoberteil wird die Systemmechanik montiert. Das Gehäusevorderteil kann nun eine G2 Großraummine oder eine System-Druckbleistiftmechanik aufnehmen. Der Vorteil für den Hersteller: Es lässt sich mit einem Gehäuse ein Schreibgeräte-Set, bestehend aus Kugelschreiber und Feinminenstift realisieren.

Die Drehmechaniken sind mit einem Spannrohr ausgerüstet, das ein Überdrehen der Mechanik verhindert. Dies ist ein zusätzlicher Schutz für Ihr hochwertiges Schreibgerät.

P 900 (G2 Großraummine)

P 900
G2 Großraummine mit Metallschaft und TC-Kugel, Strichstärke F, M, B
Schreibfarben schwarz, blau, rot und grün

DSM 2005
Feinminen-System zur Einsteckmontage, Minen 0,5 mm oder 0,7 mm

DSM 2006
Zur Einsteckmontage oder zum Einschrauben,
Minen 0,5 mm, 0,7 mm oder 0,9 mm

DSM 2007
Zum Einschrauben in Gehäusespitze,
Minen 0,5 mm oder 0,7 mm

DSM 2008
Zur Einsteckmontage oder zum Einschrauben,
Minen 0,5 mm

DR 403/KS
Drehmechanik für G2 Mine

DR 403/DS
Drehmechanik für DSM 2007

Radiergummi

Radiergummi

Spannrohr

DR 540/KS
Drehmechanik für G2 Mine

DR 540/DS
Drehmechanik für DSM 2005 – 2008

Radiergummi

Radiergummi

Spannrohr

DR 545/KS
Drehmechanik für G2 Mine und Capless Minen

DR 545/DS
Drehmechanik für DSM 2005 – 2008

Radiergummi

Radiergummi

Spannrohr

DR 460/KS
Drehmechanik für G2 Mine

DR 451/D
Drehmechanik für D Mine

DR 451/DS
Drehmechanik für DSM 2005 – 2008

Radiergummi

Radiergummi

Spannrohr

DR 470
Drehmechanik weich in Ursprungsstellung zurückschaltend für Großraum-Kugelmine G2 und Feinminen-System DSM 2005 – 2008.

Diese Mechanik eröffnet vielfältige Design-Möglichkeiten und ist z.B. ideal für nicht runde Schreibgeräte.

Spannrohr

DR 516/KS
Drehmechanik für G2 Mine

DR 516/D
Drehmechanik für D Mine

DR 516/DS
Drehmechanik für DSM 2005 – 2008

Spannrohr

CDR 520
Kombi-Drehmechanik für Großraum-Kugelmine G2 und Feinminen-System DSM 2005 – 2008

Mittelbuchse

Radiergummi

Radiergummi

Spannrohr

DR 105/KS
Drehmechanik weichschaltend für D Mine

DRA 105
Drehbleistiftautomat für Minen 0,5 mm, 0,7 mm und 0,9 mm

Spannrohr

Betätigungsmechaniken für Einfarbkugelschreiber stehen für unbegrenzten Einsatz zur Verfügung: Zum Drehen, Drücken oder Schieben für Minen nach ISO oder in Sonderabmessungen. Sie finden in unserem Programm auf jeden Fall die optimale Schaltmechanik exakt für Ihren Kugelschreiber. Gerne entwickeln wir auch Ihre speziellen Sonderausführungen.

KDM 820
Drückermechanik für G2 Mine und Feinminen-System DSM 2005 – 2008

Clipbuchse

Drücker

KDM 700 S
Schiebekappenmechaniken für G2 Mine und Feinminen-System DSM 2005 – 2008

Mittelbuchse

Feder und Kopfbuchse

SKM 88

Gewindebuchse

SKM 192

SMF/D
Drückermechanik mit Herzkurve für D Mine

SMF/CL
Drückermechanik mit Herzkurve für G2 Minen und Capless Minen

CLD 825
Drückermechanik mit Herzkurve und Funktionsunterclip für Capless Minen

Der anspruchsvolle Käufer erwartet heute immer häufiger erstklassige und innovative Schreibgeräte in ansprechendem Design.
Besondere Aufmerksamkeit genießen dabei Schreibgeräte die es erlauben, mit mehreren Farben oder mehreren Schreibsystemen zu schreiben – das halbe Büro auf kleinstem Raum.

SCHMIDT Technology bietet modernste Mechaniken an, die allen Anforderungen gerecht werden.
Eine Vielzahl von Kombinationen zwischen Kugelschreiber, Feinminenbleistift, DataPen für resistive Oberflächen, e-touch für kapazitive Oberflächen und natürlich verschiedenfarbigen Kugelschreiberminen sind möglich. Ihre kundenspezifischen Anforderungen werden auch in diesem Fall von uns optimal realisiert.

Dabei steht der Name SCHMIDT Technology für erstklassige Qualität, absolute Zuverlässigkeit und Langlebigkeit aller Schreibgerätemechaniken. Das sind starke Argumente für die Produkte Ihrer Marke.
Gerade die technisch optimierten Anpassungen unserer Mechaniken an die jeweiligen Kundenwünsche lassen verschiedenste Kombinations- und Designlösungen zu.

So liegen die vielfältigen Vorteile der SCHMIDT® Mechaniken auf der Hand:

  • Höchster Präzisions- und Innovationsstandard auf der Basis jahrzehntelanger Erfahrung in der Fertigung
  • Optimale kundenspezifische Entwicklungen und Anpassungen der Schreibgerätemechaniken an Ihre individuellen Wünsche

Mehrsystem-Mechanik MDR 6
Dreisystem-Drehmechanik mit D Mine
SCHMIDT® Bleiminen-Einsatz 0,5 mm und DataPen Mine, inklusive Radiergummi

Mehrsystem-Mechanik MDR 4
Zweisystem-Drehmechanik mit D-Mine und SCHMIDT® Bleiminen-Einsatz 0,5 mm

Mehrsystem-Mechanik MDR 3
Zweisystem-Drehmechanik mit D-Mine und SCHMIDT® Bleiminen-Einsatz 0,7 mm Bleiminenvorschub durch Drehbewegung eröffnet vielfältige Design-Möglichkeiten, inklusive Radiergummi

Zweifarbmechanik ZDR 1
Zweifarb-Drehmechanik mit zwei D-Minen

Bleiminen-Einsatz
für MDR 4, MDR 5 und MDR 6 mit Minendurchmesser 0,5 mm

Bleiminen-Einsatz
für MDR 3 mit Minendurchmesser 0,7 mm

S 635
D-Mine mit Edelstahlspitze und TC-Kugel

Strichstärke: M
Schreibfarben: schwarz, blau, rot und grün

S 630
D-Mine mit kunststoffgefasster Mini- Edelstahlspitze für anhaltende Farbkennung und TC-Kugel

Strichstärke: M
Schreibfarben: schwarz, blau, rot und grün

easyFLOW 6000
D Mine mit Edelstahlspitze und TC-Kugel

Schreibfarben: schwarz und blau

DataPen Mine
für Eingabe auf resistiven Touchscreen

SCHMIDT® Bleistiftmechaniken und -systeme

Traditionell und doch immer wieder modern sind Druck- und Drehbleistifte. Gerade im Computerzeitalter gewinnt der schnelle, korrigierbare Bleistiftstrich immer mehr an Bedeutung.
Ob die Eintragung in den Terminkalender, das gesprächsbegleitende Mind-Mapping oder die schnell entworfene Skizze – mit dem mechanischen Druckbleistift geht dies eben einfach am komfortabelsten.

SCHMIDT® Druckbleistiftmechaniken werden heute nahezu ausschließlich entsprechend den kundenspezifischen Anforderungen konstruiert und hergestellt. Ihre speziellen Wünsche und Aufgabenstellungen sind uns immer eine Herausforderung und wecken den Ehrgeiz unserer Spezialisten.

SCHMIDT® Druckbleistiftmechaniken sind seit Jahrzehnten bewährt in vielen mechanischen Bleistiften großer Markenhersteller.

Druckbleistiftmechaniken

DSM 5,6
für Bleiminen 5,6 mm
Bleimine ist im Lieferumfang nicht enthalten

DSM 3,15
für Bleiminen 3,15 mm, Metall-Spitze verchromt
Zubehörteile: Bleiminen, Radiergummi

Zubehör DSM 3,15
Gewindebuchse und Drücker

Metall-Drehmechaniken und Bleiminen

DBS 1
Metall-Drehmechanik, Bleiminen 0,9 mm
Zubehörteile: Spannrohr, Radiergummi

DBS 11
Metall-Drehmechanik, Bleiminen 0,9 mm
Zubehörteile: Spannrohr, Radiergummi

High-Polymer-Bleiminen
in 12er Kunststoffkassette 0,5 mm, 0,7 mm und 0,9 mm
