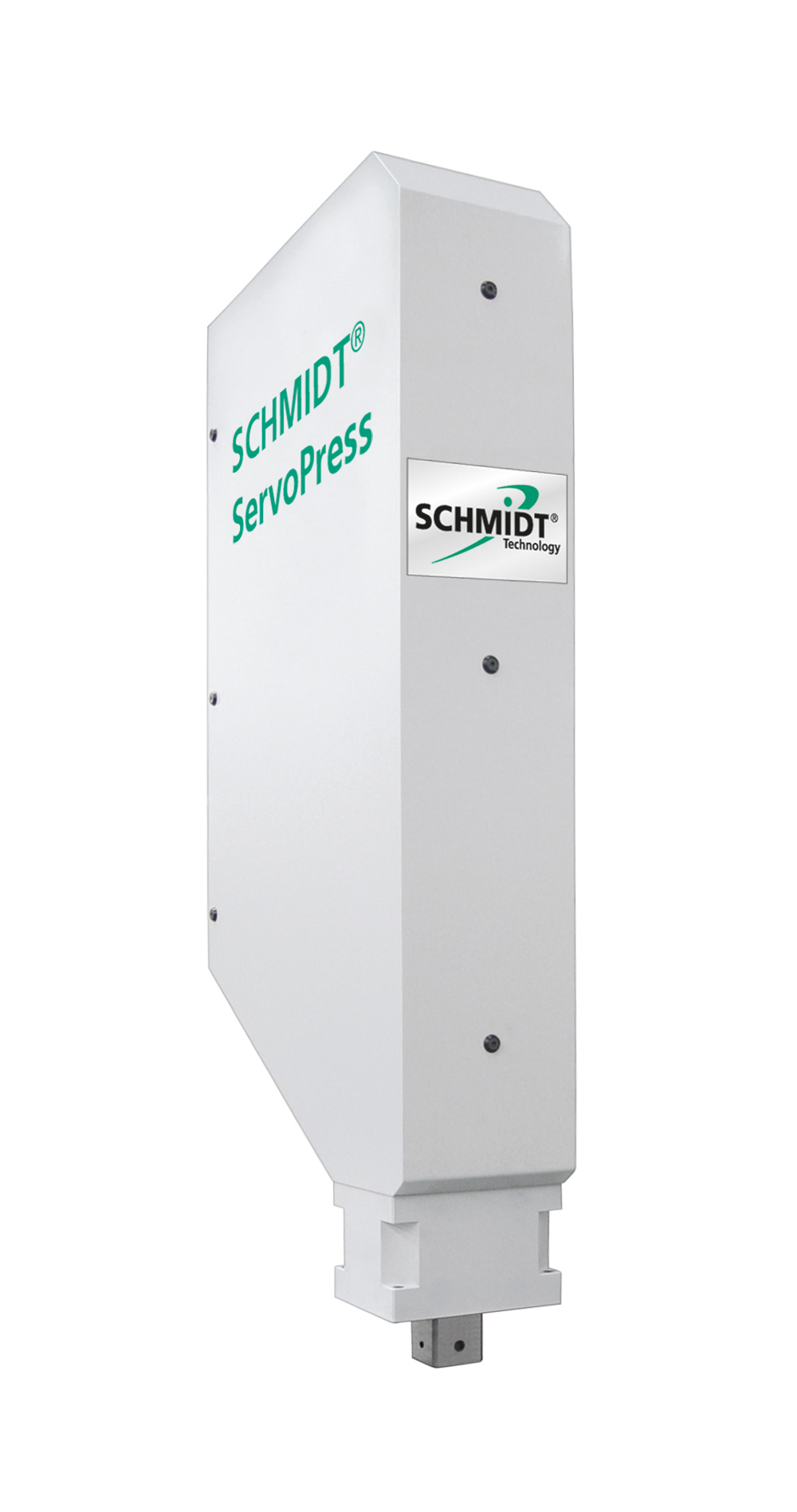

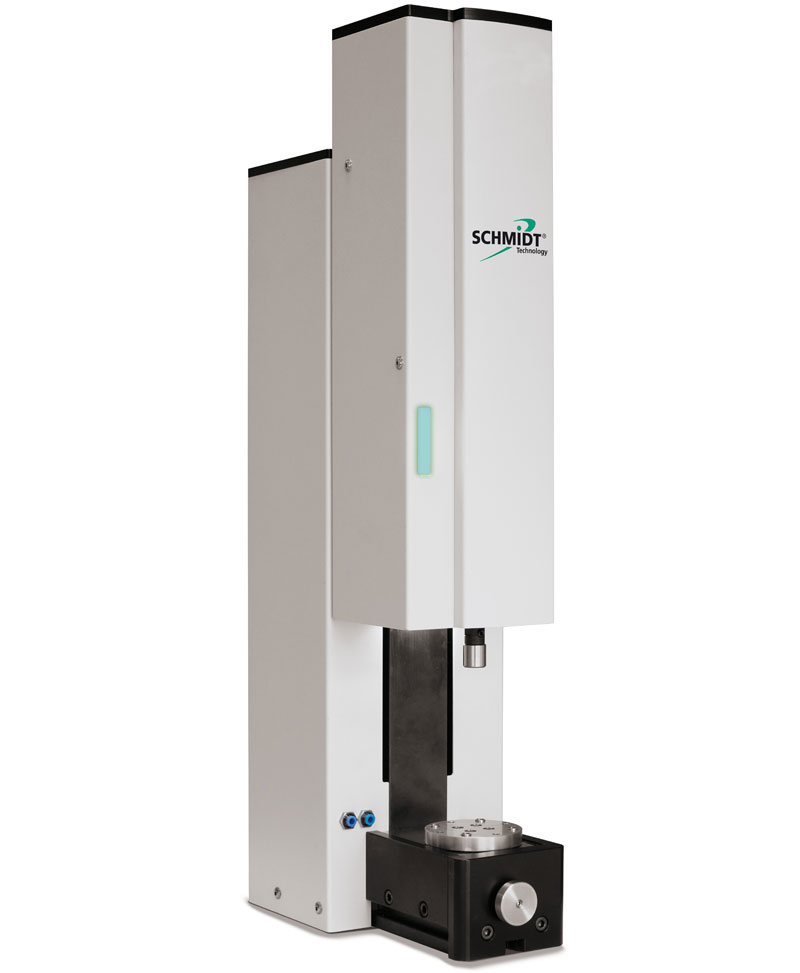

SCHMIDT® ServoPress

Kräfte von 500 N bis 160 kN

Die wirtschaftliche Montage ist mitentscheidend für Ihren Produkterfolg. Das Ziel ist, aus preiswerten, toleranzbehafteten Einzelbauteilen präzise Baugruppen zu fügen. Elektrisch angetriebene Spindelpressen – Servopressen – sind bezüglich Präzision ideal für solche Aufgabenstellungen geeignet. Die hochgenauen SCHMIDT® ServoPress Systeme bieten ihnen die perfekte Lösung im Zusammenspiel von SCHMIDT® ServoPress Modulen und der dafür entwickelten Steuerung SCHMIDT® PressControl 700 bzw. PressControl 7000. Diese werden den komplexesten Anforderungen gerecht, als „stand alone“ Maschinen oder in automatisierten Fertigungslinien.

Die volllastfesten Module der SCHMIDT® ServoPress Baureihe sind EG-baumustergeprüft in Verbindung mit den Sicherheitstechnikoptionen SmartGate, SmartGuard und Lichtvorhang. Weiter verfügen die ServoPressen über ein integriertes automatisches Spindel-Schmiersystem und sind ab Typ 616 durch Überlastkupplung geschützt.

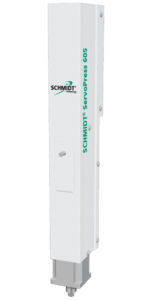

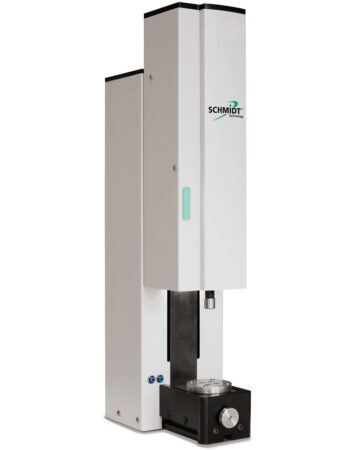

SCHMIDT® ServoPress 605

SCHMIDT® ServoPress 605 ist ideal für den Einsatz im kleineren Kraftbereich , z. B. in folgenden Industriezweigen:

Uhrenindustrie
  • Montage von Achse und Zahnrad
  • Setzen von Edelsteinlagern
Elektronik
  • Komponentenmontage auf Leiterplatten (z. B. Compliant Pin)
  • Schaltermontage, Steckermontage
Mikromechanik
  • Montage von Elektro-Kleinmotoren
  • Montage von Miniatur-Getrieben

1,0 kN Kraft F max. S3 25 %, 20 sec
0,5 kN Kraft F 100 % ED
150 mm Stößelhub
40 mm Stößelausstand
0 – 300 mm/s Geschwindigkeit max.
<1 µm Auflösung Antriebsregelung
0,1 µm Auflösung Positionsregelung
2,2 μm/inc Auflösung Messdatenerfassung – Weg
0,3 N/inc Auflösung Messdatenerfassung – Kraft

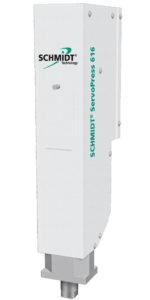

SCHMIDT® ServoPress 616

SCHMIDT® ServoPress 616 für den Einsatz im kleineren bis mittleren Kraftbereich, z. B. in folgeden Industriezweigen:

Automotive
  • Ventilmontage
  • Komplettmontage von Assistenzsystemen
Elektronik, Elektrotechnik
  • Montage von Power-Modulen (Compliant Pin)
  • Lüftermontage
Präzisionstechnik
  • Lagermontage
  • Linsenmontage für optische Sensoren

5 kN Kraft F max. S3 25 %, 20 sec
3 kN Kraft F 100 % ED
200 mm Stößelhub
50 mm Stößelausstand
0 – 200 mm/s Geschwindigkeit max.
<1 µm Auflösung Antriebsregelung
0,1 µm Auflösung Positionsregelung
3,2 μm/inc Auflösung Messdatenerfassung – Weg
1,5 N/inc Auflösung Messdatenerfassung – Kraft

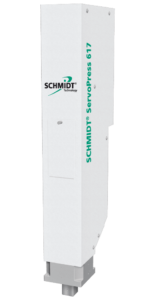

SCHMIDT® ServoPress 617

SCHMIDT® ServoPress 617 für den Einsatz im mittleren Kraftbereich, z. B. in folgeden Industriezweigen:

Automotive
  • Montage von Einspritzsystemen
  • Armaturenmontage
Haus- und Gebäudetechnik
  • Montage von Zählersystemen
  • Montage von Pumpensystemen
Medizintechnik, Pharmazie
  • Richten / Formen von chirurgischen Instrumenten
  • Schneiden von pharmazeutischen Filtern

14 kN Kraft F max. S3 25 %, 20 sec
7,5 kN Kraft F 100 % ED
300 mm Stößelhub
60 mm Stößelausstand
0 – 200 mm/s Geschwindigkeit max.
<1 µm Auflösung Antriebsregelung
0,1 µm Auflösung Positionsregelung
4,6 μm/inc Auflösung Messdatenerfassung – Weg
3,75 N/inc Auflösung Messdatenerfassung – Kraft

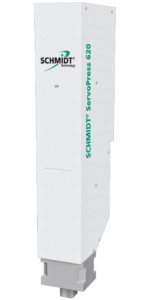

SCHMIDT® ServoPress 620

SCHMIDT® ServoPress 620 für den Einsatz im höheren Kraftbereich, z. B. in folgeden Industriezweigen:

Automotive
  • Montage von Katalysator-Monolithen
  • Montage von Schaltkulissen
Optik
  • Einfassen von Glaslinsen in Okulare
Medizintechnik / Pharmazie
  • Kalibrieren / Richten von künstlichen Gelenken
  • Verdichten von Arzneigranulat

35 kN Kraft F max. S3 25 %, 20 sec
20 kN Kraft F 100 % ED
400 mm Stößelhub
60 mm Stößelausstand
0 – 200 mm/s Geschwindigkeit max.
<1 µm Auflösung Antriebsregelung
0,1 µm Auflösung Positionsregelung
6,1 μm/inc Auflösung Messdatenerfassung – Weg
10 N/inc Auflösung Messdatenerfassung – Kraft

ServoPress 650

SCHMIDT® ServoPress 650 mit integriertem Energiemanagement und Zwischenspeicherung der Bremsenergie für den Einsatz im hohen Kraftbereich, z. B. in folgeden Industriezweigen:

Automotive
  • Montage von Brennstoffzellen
  • Montage von Achsschenkel-Lager
Elektronik / Energietechnik
  • Montage von hochpoligen Compliant Pin Steckverbindungen
  • Montage von Hochspannungsschaltern
Industrieausrüstung
  • Montage von Vakuumpumpen

75 kN Kraft F max. S3 25 %, 20 sec
50 kN Kraft F 100 % ED
500 mm Stößelhub
60 mm Stößelausstand
0 – 200 mm/s Geschwindigkeit max.
<1 µm Auflösung Antriebsregelung
0,1 µm Auflösung Positionsregelung
7,6 μm/inc Auflösung Messdatenerfassung – Weg
24 N/inc Auflösung Messdatenerfassung – Kraft

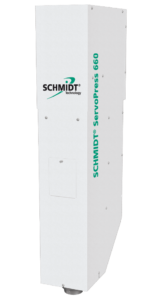

SCHMIDT® ServoPress 660

SCHMIDT® ServoPress 660 mit integriertem Energiemanagement und Zwischenspeicherung der Bremsenergie für den Einsatz im hohen Kraftbereich, z. B. in folgeden Industriezweigen:

Electro-Mobilität
  • Crimpen von Kabelschuhen
  • Formen von Akku-Paketen
Aeronautik
  • Formen von Stringern (Aluminium-Profile)

160 kN Kraft F max. S3 25 %, 20 sec
110 kN Kraft F 100 % ED
350 mm Stößelhub
67 mm Stößelausstand
0 – 100 mm/s Geschwindigkeit max.
<1 µm Auflösung Antriebsregelung
0,1 µm Auflösung Positionsregelung
5,4 μm/inc Auflösung Messdatenerfassung – Weg
48 N/inc Auflösung Messdatenerfassung – Kraft

Presse Typ 605 Typ 616 Typ 617 Typ 620 Typ 650 Typ 660
Kraft F max. S3  25 %, 20 sec kN 1,0 5 14 35 75 160
Kraft F 100 % ED kN 0,5 3 7,5 20 50 110
Stößelhub mm 150 200 300 400 500 350
Stößelausstand mm 40 50 60 60 60 67
Geschwindigkeit max. mm/s 0 – 300 0 – 200 0 – 200 0 – 200 0 – 200 0 – 100
Auflösung Antriebsregelung µm <1 <1 <1 <1 <1 <1
Auflösung Positionsregelung µm 0,1 0,1 0,1 0,1 0,1 0,1
Auflösung Messdatenerfassung – Weg μm/inc 2,2 3,2 4,6 6,1 7,6 5,4
Auflösung Messdatenerfassung – Kraft N/inc 0,3 1,5 3,75 10 24 48
Ausladung mm 130 130 150 160 160 160
Lärmpegel dB(A) 68 70 68 75 73
Abmessungen Pressmodul H/B/T mm 636 / 89 / 155 599 / 124 / 258 892 / 144 / 318 1077 / 190 / 384 1250 / 243 / 561 1249 / 249 / 552
Gewicht Pressmodul kg 11,6 25 64 113 225 283
Stößelbohrung mm 6H7 10H7 20H7 20H7 20H7 20H7
Stößeldurchmesser (Abmessungen) mm Ø 25 Ø 40 □ 42 □ 55 □ 65 Ø 90
Zentrierung (M/O) mm 45h6 / 3,5 45h6 / 3,5 65h6 / 4 90h6 / 5 100h6 / 5 120h6 / 8
Werkzeugabmessungen BxT mm 160 x 140 220 x 175 250 x 200 300 x 200 370 x 230 370 x 230
max. Werkzeuggewicht kg  ≤ 5 ≤ 15 ≤ 25 ≤ 50 ≤ 100 ≤ 100

Merkmale

Echtzeit Auswertung

  • unmittelbare Reaktion auf Prozess- und Qualitätsdaten
  • keine Verzögerung durch langsame Prozessdatenübertragung
  • sofortige Verfügbarkeit von SPC Daten.

System sofort betriebsbereit

  • Standardfahrprofile erfordern lediglich die Eingabe von Position und Geschwindigkeit
  • System parametrisiert sich automatisch.

Präziser und robuster mechanischer Aufbau

Prozessregelverhalten

  • Wegmessung direkt am Stößel, dadurch extrem hohe Positionier- und Wiederholgenauigkeit
  • Absolutwegmessystem, dadurch keine Referenzfahrt nötig

Intelligente Kompensation

  • durch Verrechnung individueller Toleranzen der Teile
  • von Systemelastizitäten (Aufbiegungskompensation)
