SCHMIDT® Pressenuntergestell (PU)

SCHMIDT® Pressenuntergestelle PU 20 und PU 40 bieten die

sichere und schwingungsfreie Aufstellung aller SCHMIDT®

Pressensysteme.

Beide Pressenuntergestelle sind in zwei Varianten verfügbar:

Starre Säulen in individuellen Höhen von 780 mm bis 1080 mm

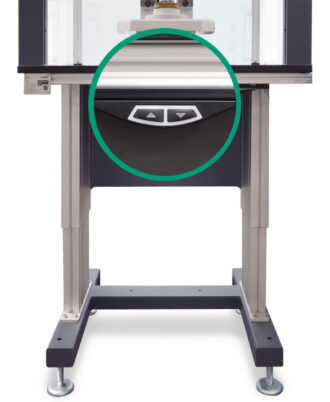

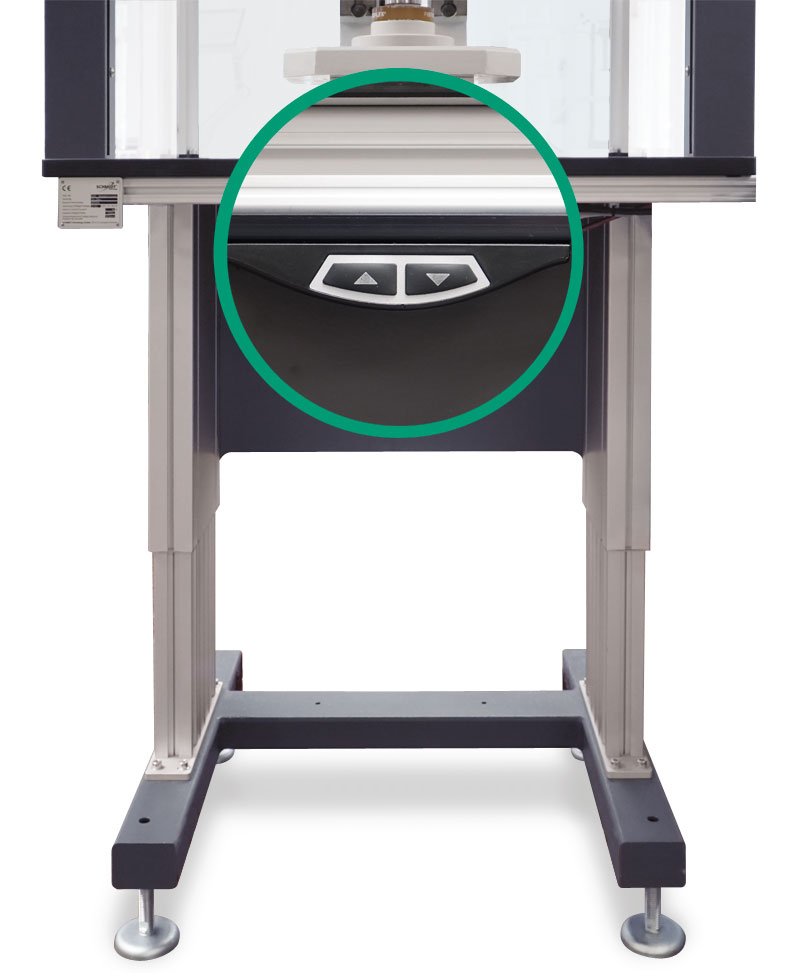

Elektrisch höhenverstellbar, stufenlose Einstellung der Arbeitshöhe von 725 mm bis 1075 mm

Eigenschaften

Technische Daten

Technische DatenPU 20 (2 Säulen)PU 40 (4 Säulen)
starre Säule10 mm Stufen780 mm – 1200 mm780 mm – 1200 mm
elek. höhenverstellbare Säulenstufenlos725 mm – 1075 mm725 mm – 1075 mm
Hubkraftkg6001200
B x Tmm598 x 841
Gewicht:
– starr
– höhenverstellbar
kg
36
55

131
164
Fußauflagekg16
BetriebsartED10 % S310 % S3
UmgebungstemperaturGrad C10 bis 4010 bis 40
Luftfeuchtigkeit%5 – 95 nicht kondensierend5 – 95 nicht kondensierend
Anschlußspannung/StromV/Hz/A230 / 50 / 2,7230 / 50 / 2,7
geeignet für StändertypNr. 2, Nr 3, Nr. 7-420, Nr. 13,
Nr. 34 (nur für Presse 19)
(nicht 2-600, nicht 2-1000)
alle
(nicht TorquePress 200)
