SCHMIDT® Nocken-Presse 11N

Das Beste aus zwei Pressen-Welten

Wir haben das Beste aus den zwei Handhebelpressengattungen Kniehebelpresse und Zahnstangenpresse verschmolzen und daraus die SCHMIDT^® Nocken-Presse 11N entwickelt. Dank dieser cleveren Mechanik zeichnet sich die patentierte Montagepresse durch besonders leichtläufige Bedienung und starker Kraft am Hubende aus. Die ausgeklügelte Kinematik macht die manuelle Nocken-Presse 11N besonders ergonomisch und anwenderfreundlich.

Die einzigartige Kinematik schafft einen hohen, linearen Kraftverlauf mit hohem Losbrechmoment bereits bei Beginn der Stößelbewegung und einen steilen Kraftanstieg am Hubende; und das bei gleichbleibender Handkraft.

Der Einsatz der Ausgleichsgewichte sowie des „ErgoHandles“ sorgt für einen leichtgängigen Bewegungsablauf und gelenkschonende Betätigung des Handhebels. Diese beiden Komponenten sowie Höhenverstellung mit Kurbel sind Bestandteil des Standardlieferumfangs. Natürlich können hier auch die bewährten Optionen wie Rückhubsperre, Feineinstellung und mechanischer Zähler eingesetzt werden.

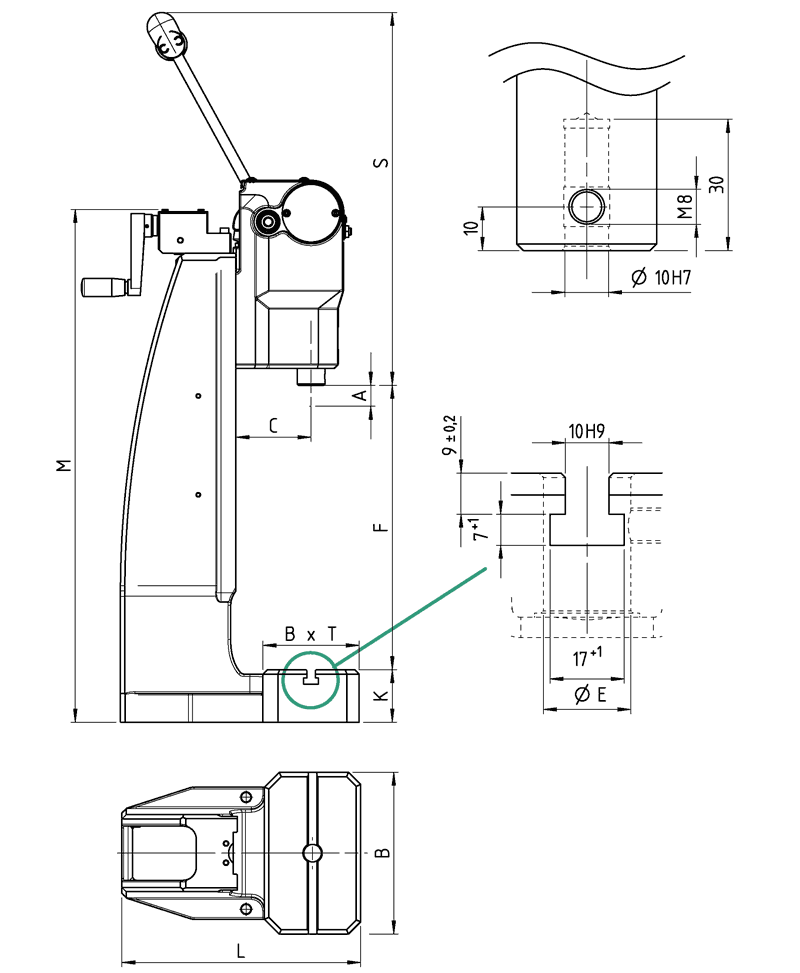

Technische Daten

Pressentyp			11N 11NF
Presseneinheit-Typ			11N-23 11NF-23
Nennkraft		kN	20
Arbeitshub	A	mm	23
			23
Ausladung	C	mm	86
Höhe Presseneinheit	S	mm	458
			481
Stößelbohrung	Ø	mm	10H7
Handhebel links
Drehwinkel / Hub		°	180
Max. Gewicht Oberwerkz.³⁾		kg	2
Rückhubsperre ²⁾
Mindestarbeitshub	mm	mm	10,3
Sperrstellung 1		mm bef. BDC	12,7
Sperrstellung 2		mm bef. BDC	1,8
Ausrastgenauigkeit		mm	0,05
Arbeitshöhe ⁴⁾	F
Ständer Nr. 5		mm	75 – 320 55 – 330
Gewicht		ca. kg	40

Option	11N 11NF
Mechanische Zähler	o

Ständerübersicht	Pressentyp	Ständerhöhe M (mm)	Tischgröße B x T (mm)	Tischbohrung D (Ø mm)	Tischhöhe K (mm)	Stellfläche B x L (mm)
Nr. 5	11N	587	185 x 110	20H7	60	185 x 273

Optionen
• Serie ohne Aufpreis o Variante mit Aufpreis
²⁾ Anpassung der Sperrstellung auf Anfrage möglich
³⁾ Gewicht wurde ermittelt in Handhebelstellung 45° nach vorne (Richtwerte)
⁴⁾ Typische Werte; können auf Grund von Guss- und Fertigungstoleranzen ± 3 mm abweichen

Sonderausführungen
* Vernickelte Ausführung gegen Aufpreis, Pressenständer, Gussteile und Tischplatte chemisch vernickelt, Stahlteile brüniert, Aluminiumteile eloxiert, geschliffene Bauteile blank
* Sonderlackierung RAL-Farben
* Sonder-Tischbohrungen und Sonder-Stößelbohrungen auf Anfrage
