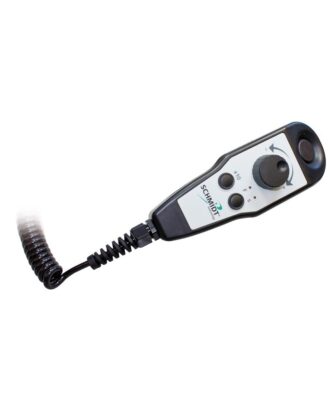

SCHMIDT® ElectricPress mit PressControl 700 mit Kraft-Weg-Überwachung

Heutzutage ist es Stand der Technik, elektrische Antriebe in der Montagetechnik einzusetzen. Die solide Mechanik aus dem Hause SCHMIDT Technology nutzt auch diese Antriebstechnik für den Betrieb von Montagepressen für den Einsatz in der industriellen Produktionsumgebung. Durch die Kombination mit der SCHMIDT^® PressControl 700 wird die ElectricPress zum Kraft-Wege-überwachten System. Die kontinuierliche Kraftregelung ermöglicht ein Höchstmaß an Genauigkeit und damit die Realisierung komplexer individueller Fahrprofle für die Montagetechnik. SCHMIDT^® ElectricPress arbeitet mit echtem Kraftregler (Kraft als Regelgröße).

Echtzeit-Prozessüberwachung
Hohe Energieeffzienz
Einfache Integration
Reproduzierbare Fahrprofle
Rein elektrischer Antrieb
Einfache Parametrierung minimiert die Inbetriebnahmezeit
Schnelle Umrüstvorgänge durch abrufbare Fahrprofle
Steigerung der Flexibilität
Kostenreduktion von Werkzeugen und deren Verschleiß durch freie, genaue Positionierung
kein Stick-Slip-Effekt, dadurch optimierter Montageprozess gegenüber pneumatischen Antrieben, speziell bei geringen Geschwindigkeiten
Der geringe Geräuschpegel bietet ein stressfreies Arbeitsumfeld
Schnelles Erreichen der Sollwerte
Kein Überfahren der Zielwerte
Präzise Positionierung im 1/10 mm-Bereich auch bei sta schwankenden Einpresskräften
Optimale Anpassung an Ihre Applikation
Das System arbeitet mit voreingestellten optimalen Beschleunigungswerten (keine fehlerhaften Eingaben möglich)
Optimierung der Prozesszeiten möglich durch zusätzliche grafsche Darstellung Kraft/Zeit [F/t], Weg/Zeit [s/t] zur Analyse des Regelverhaltens

Technische Daten

Pressentyp			343	345	347
Kraft F max. S3 25 % 10 sec ¹⁾		kN	4	10	20
Kraft F 100 % ED 2)		kN	2,5	6	13
Stößelhub	A	mm	100	150	150
Geschwindigkeit max.		mm/s	200	200	100
Auflösung Antriebsregelung	E	µm	< 1	< 1	< 1
Auflösung Messdatenerfassung – Weg – Kraft		µm/inc N/inc	1,69 1,25	2,4 3,0	2,4 6,25
Ausladung	C	mm	129	129	160
Geräuschpegel		dB A	60	60	66
Spannungsversorgung – Last – Logik			200 – 240 V AC / < 6 A 24 V DC / 0,5 A	200 – 240 V AC / < 10 A 24 V DC / 0,5 A	200 – 240 V AC / < 10 A 24 V DC / 0,5 A
Arbeitshöhe Ständer 7-420 ³⁾	F	mm	62 – 420 100 – 610	50 – 360
Arbeitshöhe Ständer 35 ³⁾ Arbeitshöhe Ständer 35-500 ³⁾ Arbeitshöhe Ständer 35-600 ³⁾	F	mm			18 – 225 80 - 495 196 - 612
S-H x S-B x S-T		mm	402 x 240 x 385	530 x 275 x 410	463 x 298 x 261
Gewicht Pressenschieber		kg	36	59	66
PRC Gateway, Anzahl E/As			16 Eingänge / 16 Ausgänge	16 Eingänge / 16 Ausgänge	16 Eingänge / 16 Ausgänge
Stellfläche mit Ständer	⁴⁾	mm	292 x 366 292 x 468	330 x 390	300 x 475 300 x 560 300 x 590
Stößelbohrung			10H7	20H7	20H7
Stößeldurchmesser	mm		35	40	32 / 43
Werkzeugabmaße BxT	mm		150 x 110	180 x 150	300 x 220
Werkzeuggewicht	kg		10	15	20
Verdrehspiel Stößel	°Grad		± 0,1	± 0,1	± 0,01
IP Schutzart			40	40	54

Ständerübersicht	Pressentyp	Ständerhöhe M (mm)	Tischgröße B x T (mm)	Tischbohrung D (Ø mm)	Tischhöhe K (mm)	Stellfläch B x L (mm)	Ständer-gewicht (kg)
Nr. 7 – 420	343, 345	740	180 x 150	20^H7	90	220 x 362	39
Nr. 7 – 600	343	960	180 x 280	20^H7	110	220 x 465 –505	45

¹⁾ zeitlich begrenzte Spitzenlast
²⁾ Nominalkraft im Dauerbetrieb
³⁾ Typische Werte; können auf Grund von Guss- und Fertigungstoleranzen ± 3 mm abweichen
⁴⁾ Max. Maße
