HydroPneumaticPress SCHMIDT® avec contrôle force / course

Les presses de la série HydroPneumaticPress SCHMIDT^® avec contrôle force / course sont proposées en tant que système complet en combinaison avec la commande PressControl 700 SCHMIDT^®. Ces systèmes se caractérisent par l'intégration des capteurs et l'amplification des signaux dans la tête même. Ces signaux sont traités en temps réel.

Caractéristiques

Prise de force directe grâce au capteur de force intégré dans le coulisseau avec liaison positive, insensible aux forces transversales.
Détection de signal protégée contre les influences ambiantes par un système de mesure de course insensible à l’encrassement.
Amplification des données de mesure intégrée dans la tête, procurant ainsi des courtes distances de transmission des signaux non amplifiés.
Sécurité anti-rotation assurée par coulisseau carré avec bandes de guidage réglables sans jeu sur deux côtés, pour un travail précis même en utilisant des outils sans guidage

15 à 52 kN en course de puissance

Type de presse			361	362	365
Course totale - course de puissance ¹⁾		mm	50-6, 100-12	50-6, 100-12	50-6, 100-12
Force nominale à 6 bars		kN	15	30	52
Résolution acquisition des données de process – Course – Force		µm/inc N/inc	5 4,5	5 9	5 15
Profondeur du col de cygne	C	mm	131	160	160
Adaptation col de cygne		mm	151
Table associée à l’adaptation col de cygne			O
Alésage coulisseau	Ø	mm	20^H7	20^H7	20^H7
Dim. extérieures du coulisseau	G x H	mm	70 x 50	90 x 60	90 x 60
Hauteur de travail ²⁾	F
Bâti No. 301		mm	160 – 355
Bâti No. 301 – 500 o		mm	310 – 500
Bâti No. 329		mm		130 – 300	130 – 300
Bâti No. 329 – 460 o		mm		190 – 460	190 – 460
Poids (standard)		env. kg	170	320	330

Aperçu des bâtis	Type de presse	Hauteur de bâti M (mm)	Dimension table B x T (mm)	Alésage de table D (Ø mm)	Hauteur de table K (mm)	Encombrement B x L (mm)
No. 301	361	830	250 x 200	40^H7	145	250 x 460
No. 301 – 500	361	990	250 x 200	40^H7	145	250 x 480
Table de presse spéciale avec 3 rainures longitudinales o			300 x 220 400 x 230	40^H7
No. 329	362, 365	810	300 x 230	40^H7	147	300 x 550
No. 329-460 o	362, 365	990	300 x 230	40^H7	147	300 x 620
Table de presse spéciale avec 3 rainures longitudinales o			400 x 280 500 x 280	40^H7

Options
O Variantes avec supplément de prix
¹⁾En option, réalisations spéciales pour course totale / course de puissance
²⁾ Les valeurs peuvent varier de ± 3 mm en raison des tolérances de fonderie et de finition

72 à 100 kN en course de puissance

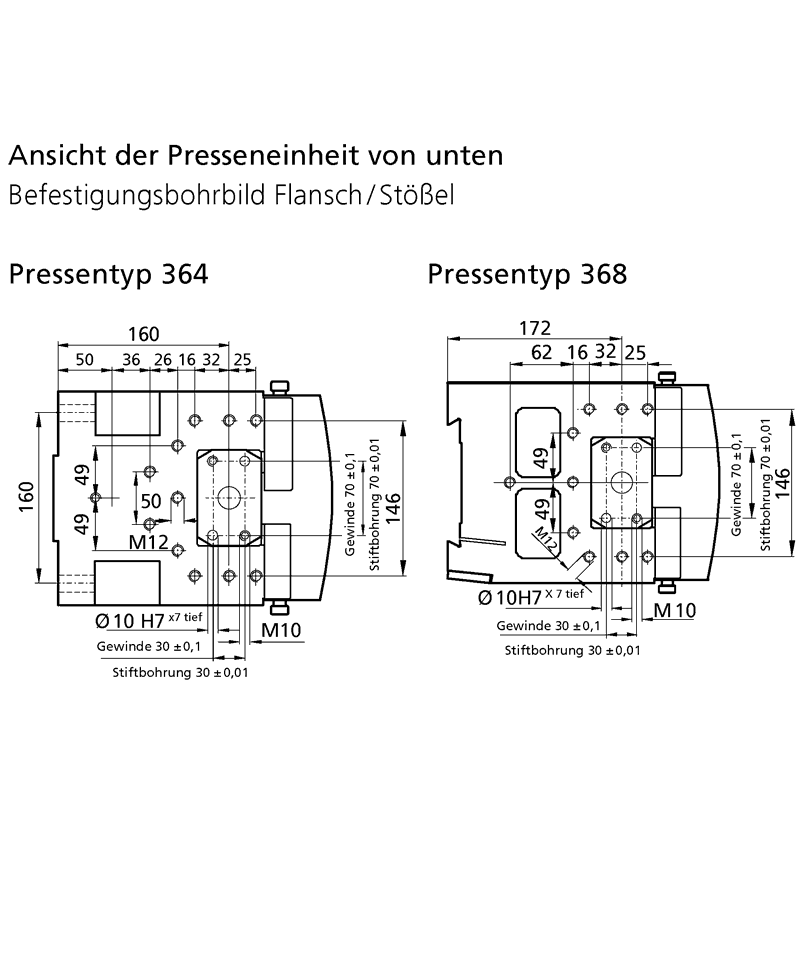

Type de presse			364	368
Course totale - course de puissance ¹⁾		mm	50-6, 100-12	50-6, 100-12
Force nominale à 6 bars		kN	100	72
Résolution acquisition des données de process – Course – Force		µm/inc N/inc	5 32	5 20
Profondeur du col de cygne	C	mm	160	160
Alésage coulisseau	E	ø mm	25^H7	20^H7
Dim. extérieures du coulisseau	G x H	ø mm	90 x 60	90 x 60
Hauteur de travail ³⁾	F
Bâti No. 64		mm	180 – 350
Bâti No. 64 – 600 o		mm	430 – 600
Bâti No. 68 ²⁾		mm		130 – 300
Bâti No. 68/5 ²⁾ o		mm		190 – 460
Poids (standard)		env. kg	420	350

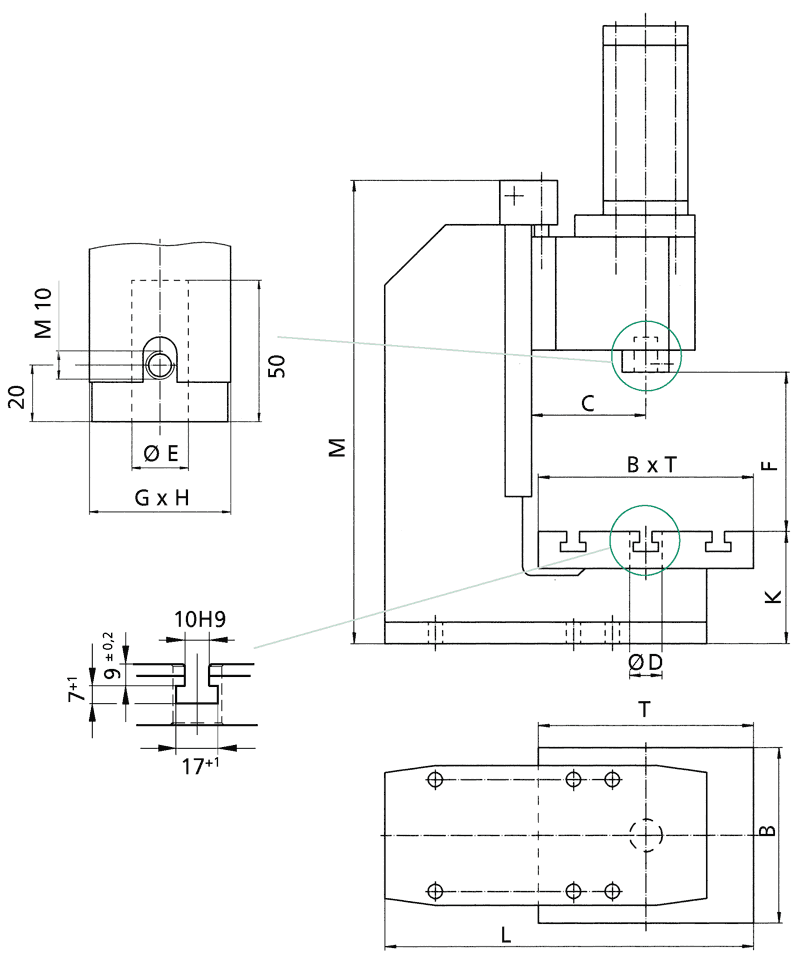

Aperçu des bâtis	Type de presse	Hauteur de bâti M (mm)	Dimension table B x T (mm)	Alésage de table D (Ø mm)	Hauteur de table K (mm)	Encombrement B x L (mm)
No. 64	364	940	400 x 290	40^H7	185	400 x 625
No. 64 – 600 o	364	1200	400 x 290	40^H7	185	400 x 685
No. 68²⁾	368	810	300 x 230	40^H7	147	300 x 550
No. 68/5 ²⁾o	368	990	300 x 230	40^H7	147	300 x 620
Table de presse spéciale avec 3 rainures longitudinales o			400 x 280 500 x 280	40^H7

Options
O Variantes avec supplément de prix
¹⁾En option, réalisations spéciales pour course totale / course de puissance
²⁾Bâti 68/5 indispensable pour une course de puissance à partir de 30 mm
³⁾ Les valeurs peuvent varier de ± 3 mm en raison des tolérances de fonderie et de finition
